Alutraversen, Aluminium-Traversen-Systeme
Aluminum trussing systems
Aluminium Traversen
Aluminium Traversen sind besonders gut geeignet für Montage von Geräten, für
Dekorationen und Ladeneinrichtungen, Ausstellungen, Vernissagen und Theater-
oder Studiobeleuchtung. |

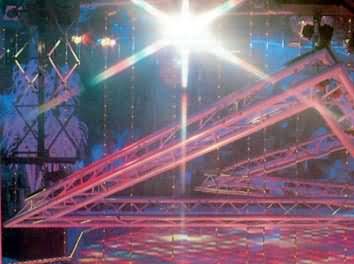

Aluminum trusses
The aluminum truss represents an ideal structure for rigging equipment, decoration and lighting for shops, exhibitions
and theatre or studio use. |
|
 |
 |
4
Punkt Alu Traversen 4-rohrig von Stiers
sind für schnelle Montage
konzipiert und haben hohe Tragkraft, auch lange Strecken können
ohne Stützen überspannt werden.
Neu: Schnellmontage- Vollmaterialverbinder. Elemente lassen sich ohne
Werkzeug verbinden.
Bei gleichmäßiger Lastverteilung 600 cm hat
1.500 kg Traglast, 8 Meter 1.000 kg und 15 Meter 500 kg. Punktlast ist jeweils
die Hälfte. |
4 Pipe Alu Truss made
by Stiers
can be assembled
in a short time.
Our new quick mount full material connectors with bolts and safety pins
don't need tools to connect together. 4 meters alu trussing can carry 2.000 kg divided load, 8 meters
1.000 kg, 12 meters 700 kg.
|
|
NEU: Außenmaße
290 x 290 mm
 |
 |

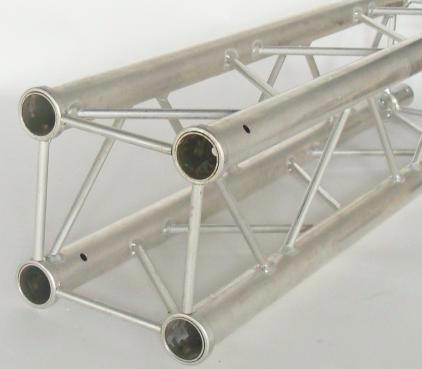

Alu
Traverse mit 4 x 50 mm Durchmesser Rohr, 2 mm Wandstärke

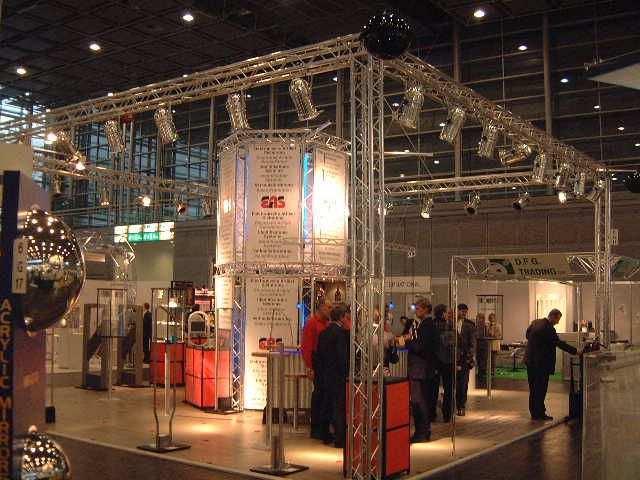

Die 4-rohrigen Alutraversen von Stiers
werden mit Vollmaterialverbindern, mit Bolzen und Sicherungsstiften
geliefert. Schnelle und leichte Verbindung, extrem stabil, auch für
Festeinbau, 290 x 290 mm Außenmaße, 50 mm Durchmesser Rohr,
2 mm Wandstärke, CE und TÜV geprüft, extrem hohe Belastung. Bei
gleichmäßiger Lastverteilung
4 Meter 2.000 kg Traglast, 10 Meter 800 kg ohne Stützen, 400 kg Punktlast
mittig. |
 |
 |

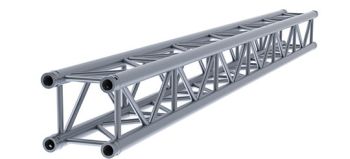

4-Rohrige Alu Traverse von
Stiers / 4-Point Truss
| |
|
|
Exportpreis /
Nettopreis ohne MwSt. |
| No. 8273 |
25 cm |
2,5 kg |
4 Punkt Gerüst Alutruss EUR
120,00 |
| No. 8274 |
50 cm |
4 kg |
4 Punkt Gerüst Alutruss EUR
138,00 |
| No. 8275 |
100 cm |
6 kg |
4 Punkt Gerüst Alutruss 1.100 kg Traglast EUR
165,00 |
| No. 8276 |
150 cm |
8 kg |
4 Punkt Gerüst Alutruss 1.000 kg Traglast EUR
220,00 |
| No. 8277 |
200 cm |
10 kg |
4 Punkt Gerüst Alutruss 980 kg
Traglast EUR 245,00 |
| No. 8278 |
250 cm |
13 kg |
4 Punkt Gerüst Alutruss 960 kg
Traglast EUR 295,00 |
| No. 8279 |
300 cm |
16 kg |
4 Punkt Gerüst Alutruss 940 kg
Traglast EUR 360,00 |
|
No. 8280 |
350 cm |
18 kg |
4 Punkt Gerüst Alutruss 925 kg
Traglast EUR 404,00 |
|
No. 8281 |
400 cm |
20,5 kg |
4 Punkt Gerüst Alutruss 915 kg
Traglast EUR 465,00 |
Gewichtsangaben sind Circa-Angaben.
Exportpreise sind ohne 19% MwSt.
Wenn Sie eine ATU- oder VAT-Nummer haben, bitte bekannt geben,
dann können wir zum Exportpreis (ohne MwSt.) liefern.
Preise in Deutschland und EU + 19% MwSt. / Transportkosten extra
Prices are export prices. If you don't have a VAT number
and are from EU, we must add 19% tax.
 |
 |
 |
No. 8286 Ecke
90°,
50 + 50 cm, 6 kg
inkl. 4 Verbindern
EUR 180,00 + 19% MwSt. |

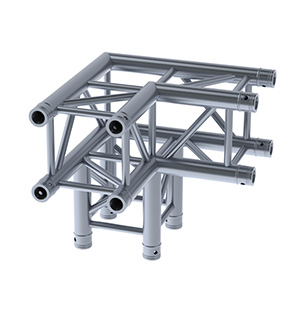

No. 8287 Ecke
90° 3-weg,
50 + 50 + 50 cm, 7 kg
inkl. 8 Verbindern
EUR 298,00 + 19% MwSt. |
No. 8202
T-Stück
50 + 50 cm, 8 kg
inkl. 8 Verbindern
EUR 295,00 + 19% MwSt.
No. 8288
T-Stück
100 + 50 cm, 9 kg
inkl. 8 Verbindern
EUR 420,00 + 19% MwSt. |
|
 |
 |
|

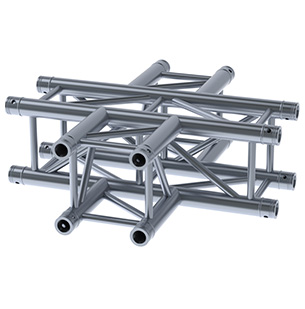

No.
8203 Kreuz
50 + 50 cm, 12 kg
inkl. 8 Verbindern
EUR 380,00 + 19% MwSt.
No.
8289 Kreuz
100 + 100 cm, 13 kg
inkl. 8 Verbindern
EUR 555,00 + 19% MwSt. |

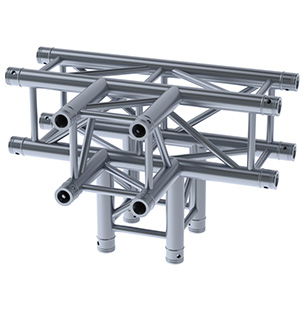

No.
8290 T 4-weg
71 + 50 + 50 cm, 12 kg
inkl. 8 Verbindern
EUR 385,00 + 19% MwSt. |
No.
8291 5-weg
50 + 50 + 50 +
50 + 50 cm, 14 kg,
inkl. 8 Verbindern
EUR 525,00 + 19% MwSt. |
Preise in Deutschland und EU + 19% MwSt. /
Transportkosten extra

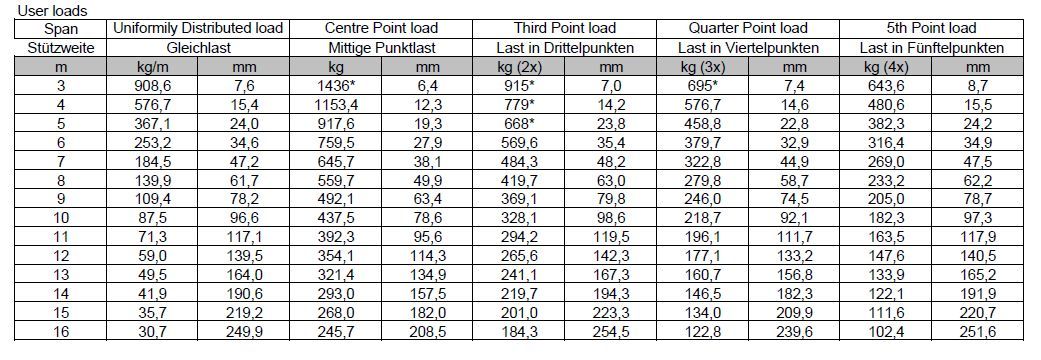

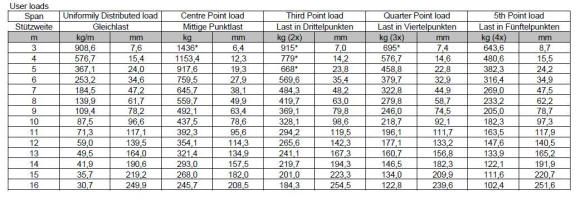

Belastungstabelle
(zum Vergrößern klicken)
|
 |
No. 8284
Bodenplatte inkl. 4 Bolzen
und Sicherungsfedern,
31 x 31 x 0,5 cm, 1,5 kg
EUR 58,00 + 19% MwSt. |
|
 |
No. 8383 Ersatz/
Reserve Vollmaterialverbinder
mit 8 Bolzen und 8 Sicherungsfedern,
4 Stück, 2 kg
EUR 49,80 + 19% MwSt.
Spare quick mount connector, 4 pieces with 8 bolts
and pins. |
|
 |

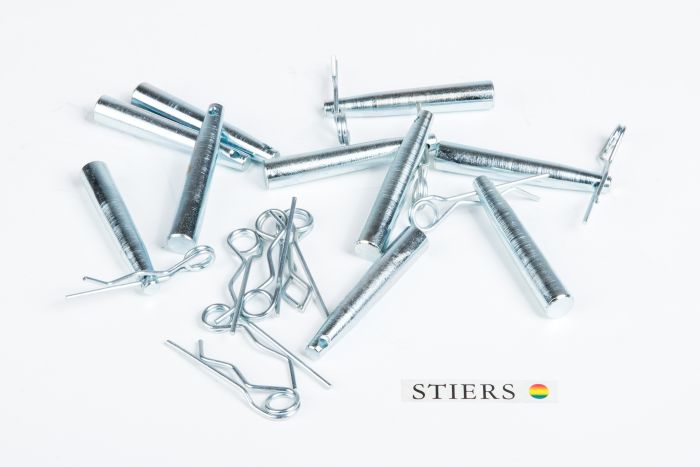

No. 8384 Ersatz/
Reserve Bolzen
mit Sicherungsfedern
10 Stück, 1 kg
EUR 26,60 + 19% MwSt.
10 pieces spare bolts with pins. |
|
 |
No. 8201 Ecke 60° für
3-Eck-Kontruktion
50 x 50 cm, 5 kg
EUR 180,00 + 19% MwSt.
3 Stück ergeben ein Dreieck. |
We produce quality
trussing in Germany and neighbouring EU, special orders production 2 weeks,
we have a large stock of standard products. If you need an offer or want
to buy, please send us a drawing with sizes per mail or fax.
Fax: 0049-89-920999-88, Tel.: 0049-89-920999-0, E-Mail:
info@stiers.de
We have machines and templates that can produce some larger sizes of
trussing for up to 2000 kg per meter. |

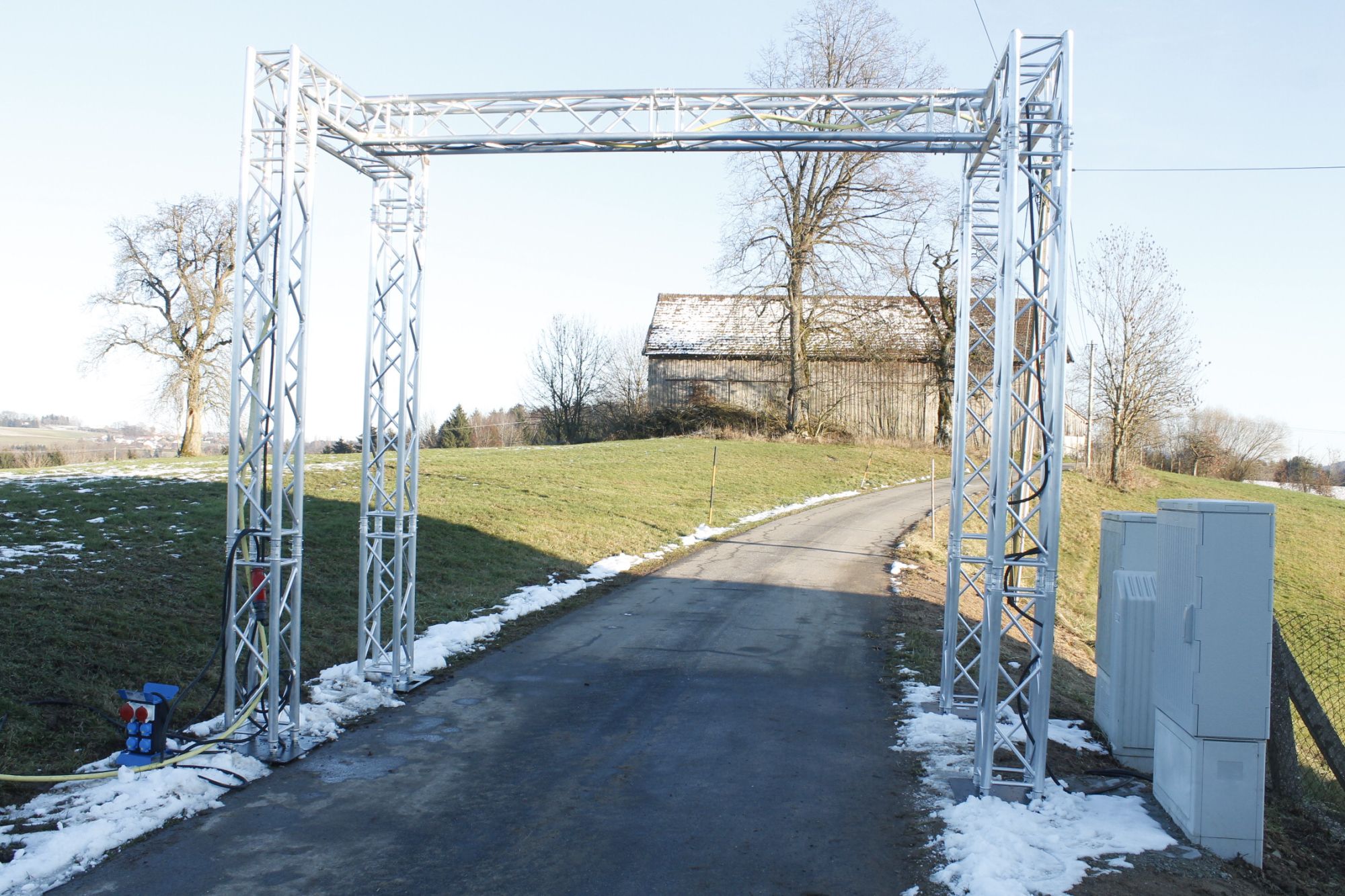

Stiers Traversenbrücken eignen sich als Ziel-Torbogen, Start Torbogen oder
Durchlaufbogen.
Auch als Versorgungsleitungsbrücke sowie als Überquerung für Baustellen,
Straßen, Leitungen etc. geeignet. Je nach Größe sind Gewichtsplatten
nötig.
|
|
Traversen Kippgelenk |
Traversen-Gelenk |
Start Torbogen |
Versorgungsbrücke |
1.
Traversenbrücke mit Kippgelenk ermöglicht es, das Gerüst mit
Versorgungsleitungen
am Boden zu bestücken.
2. Bodenplatte mit Gelenk für 4-Punkt Traverse erlaubt den Zusammenbau am
Boden.
3. Ziel/Start Torbogen Traversensystem mit Kippvorrichtung, auch als
Überquerung der Versorgungsleitungen geeignet.
4. Standsicheres Traversengestell, Versorgungsleitungsbrücke, Höhe 3 bis 6
Meter, Breite 4 bis 14 Meter, 500 bis 1.000 kg Tragkraft. |
|
Traverse in Kreisform
Bitte Winkel bekannt geben.
Wird in ca. 200 x 300 cm Stücken geliefert.
Preis pro Laufmeter EUR 294,00 + 19% MwSt. |

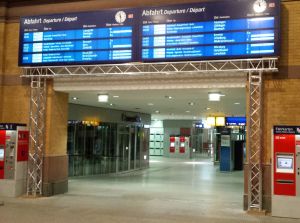

Stiers Alutraversensystem - HBF Erfurt |
Bestellungen oder Anfragen
per E-Mail an
info@stiers.de
per Fax unter
089-920999-88
oder telefonisch unter
089-920999-0.
Stiers GmbH -
Industriestraße 5 - D-85609 Aschheim
|
3 Point Alu
Truss |
3 Punkt Alu Traversen
Vielseitig einsetzbar, wie z.B. Messebau, Schaufenster, Ladenbau, Theater,
Shows etc. Einfacher und schneller Aufbau. Rohrdurchmesser
50 mm, Außenmaß 290 x 257,8 mm.
Freitragende Last 5 Meter 770 kg,
9 Meter 390 kg, 12 Meter 260 kg.
Lastverteilung über Gesamtträgerlänge.
Punktlast die Hälfte der Gesamtlast.
Wir können auch für die doppelte Last herstellen, wenn das nötig ist. |
3 Point Alu
Truss
Versatile and flexible use like e.g. fairs, shop windows, malls, theatres,
shows etc. Simple and easy setup.
7 meter 530 kg, 8 meter 450 kg, 12 meter 260 kg. |
|

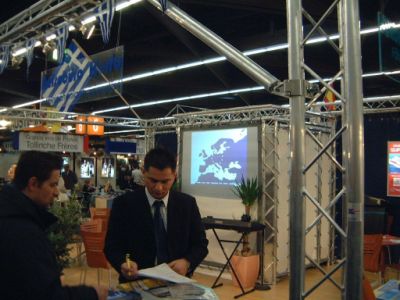

Messe-Einsatz einer 3 Punkt Licht Gerüst /
3 x 60° Ecken mit 3 x 400 cm Traversen |
3-Punkt Traversen Messestand
|
 |
 |
Alu Truss 3-rohrig von Stiers inkl. 3
Alu-Vollverbindern mit 6 Bolzen und 6 Sicherungsfedern pro teil, extrem
belastbar, schnell auf- und abzubauen oder für den permanenten Festeinbau
bestens geeignet.
NEU: Außenmaße
290 x 257,8 mm |
 |
|
Verteilte Last
Exportpreis zzgl.
MwSt. |
|
No. 8308 |
25 cm Länge, 2 kg
3 Punkt Alutruss EUR
87,00 |
|
No. 8309 |
50 cm Länge, 3 kg
3 Punkt
Alutruss EUR
93,00 |
|
No. 8310 |
100 cm Länge, 5 kg
3 Punkt
Alutruss 1.050 kg Traglast EUR 119,00 |
|
No. 8311 |
150 cm Länge, 7 kg
3 Punkt Alutruss
970 kg Traglast EUR
148,00 |
|
No. 8312 |
200 cm Länge, 9 kg
3 Punkt
Alutruss 930
kg Traglast EUR
182,00 |
|
No. 8313 |
250 cm Länge, 10 kg
3 Punkt
Alutruss 900 kg
Traglast EUR 220,00 |
|
No. 8314 |
300 cm Länge, 12 kg
3 Punkt Alutruss
880 kg Traglast EUR
268,00 |
|
No. 8315 |
350 cm Länge, 14 kg 3 Punkt
Alutruss 850 kg
Traglast EUR
310,00 |
|
No. 8316 |
400 cm Länge, 16 kg 3 Punkt
Alutruss 830 kg
Traglast EUR 348,00 |
Exportpreise sind ohne 19% MwSt.
Wenn Sie eine ATU- oder VAT-Nummer haben, bitte bekannt geben,
dann können wir zum Exportpreis (ohne MwSt.) liefern.
Preise in Deutschland und EU + 19% MwSt. / Transportkosten extra
Prices are export prices. If you don't have a VAT number
and are from EU, we must add 19% tax.

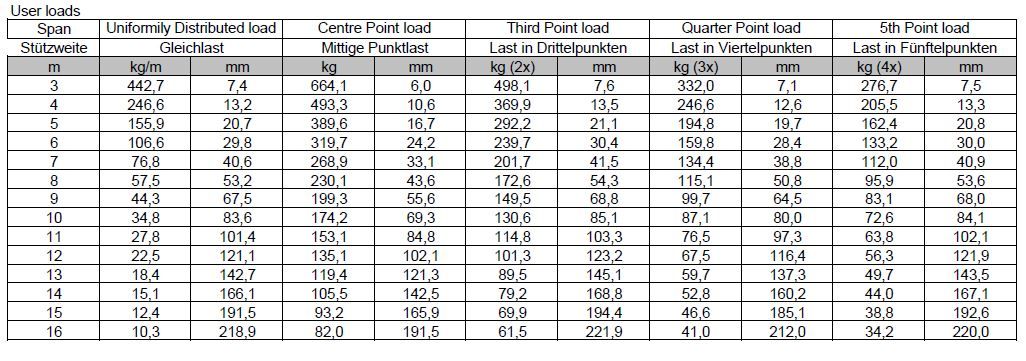

Belastungstabelle
(zum Vergrößern klicken)
|
3 point
trusses come complete with all connectors and screws. Special sizes and
round trussings by request. |
 |
3 Punkt Licht
Gerüste werden kpl. mit Vollmaterialverbindern und Bolzen geliefert.
Sondermaße, Rundteile und Rohr-im-Rohr-System
auf Bestellung gegen Aufpreis.
|
 |
 |
 |

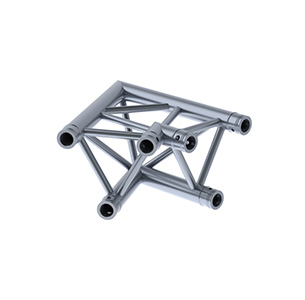

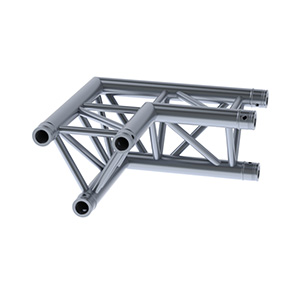

No. 8320 Ecke
90°,
50 + 50 cm, 4 kg
inkl. 3 Verbindern
EUR 130,00 + 19% MwSt. |

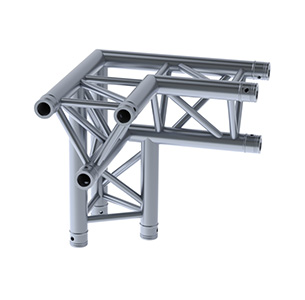

No. 8321 Ecke
90° 3-weg,
50 + 50 + 50 cm, 6 kg
inkl. 6 Verbindern
EUR 210,00 + 19% MwSt. |
No. 8322 Ecke
90° 3-weg
50 + 50 + 50 cm, 6 kg
inkl. 6 Verbindern
EUR 210,00 + 19% MwSt. |
 |
 |
 |
No. 8319 Ecke
90° Spitz innen
50 + 50 cm, 5 kg
inkl. 3 Verbindern
EUR 130,00 + 19% MwSt. |
No. 8204
T-Stück
50 + 50 cm, 4 kg
inkl. 6 Verbindern
EUR 210,00 + 19% MwSt.
No. 8325
T-Stück
100 + 50 cm, 5 kg
inkl. 6 Verbindern
EUR 365,00 + 19% MwSt. |
No. 8205
T-Stück 4-weg
50 + 50 + 50 cm, 6 kg
inkl. 6 Verbindern
EUR 285,00 + 19% MwSt.
No. 8324
T-Stück 4-weg
100 + 50 + 50 cm, 7 kg
inkl. 6 Verbindern
EUR 425,00 + 19% MwSt. |
Preise in Deutschland und EU + 19% MwSt. /
Transportkosten extra
 |
 |
No.
8329 Ecke 60°,
3 Stück ergeben ein Dreieck, 5 kg
inkl. 3 Verbindern, 50 x 50 cm
Preis 1 Stück
EUR 130,00 + 19% MwSt. |

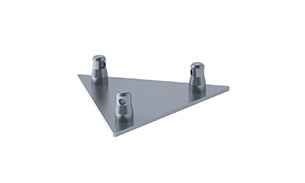

No.
8330 Bodenplatte
32 cm x 28 cm x 3 mm, 1,5 kg
EUR 38,00 + 19% MwSt. |
No. 8317 Traversen gebogen -
kleinster Radius 200 cm Durchmesser,
pro Laufmeter 247,00 EUR + 19% MwSt., Mindestbestellmenge 10 Laufmeter.
No. 8317 Alutruss bent to your demands, minimum 200 cm
round,
minimum order 10 running meters, price per meter 247,00 + 19% VAT.
|
 |
No. 8382 Ersatz/
Reserve Vollmaterialverbinder
mit 2 Bolzen und 2 Sicherungsfedern,
3 Stück
EUR 37,35 + 19% MwSt.
|
|
 |
No. 8384 Ersatz/
Reserve Bolzen
mit Sicherungsfedern
10 Stück
EUR 26,60 + 19% MwSt. |
Hier
finden Sie alle Zubehörteile - bitte klicken.
|
 |

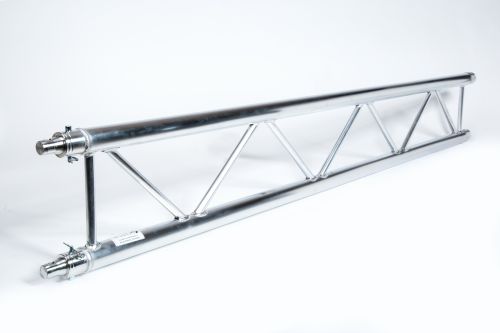

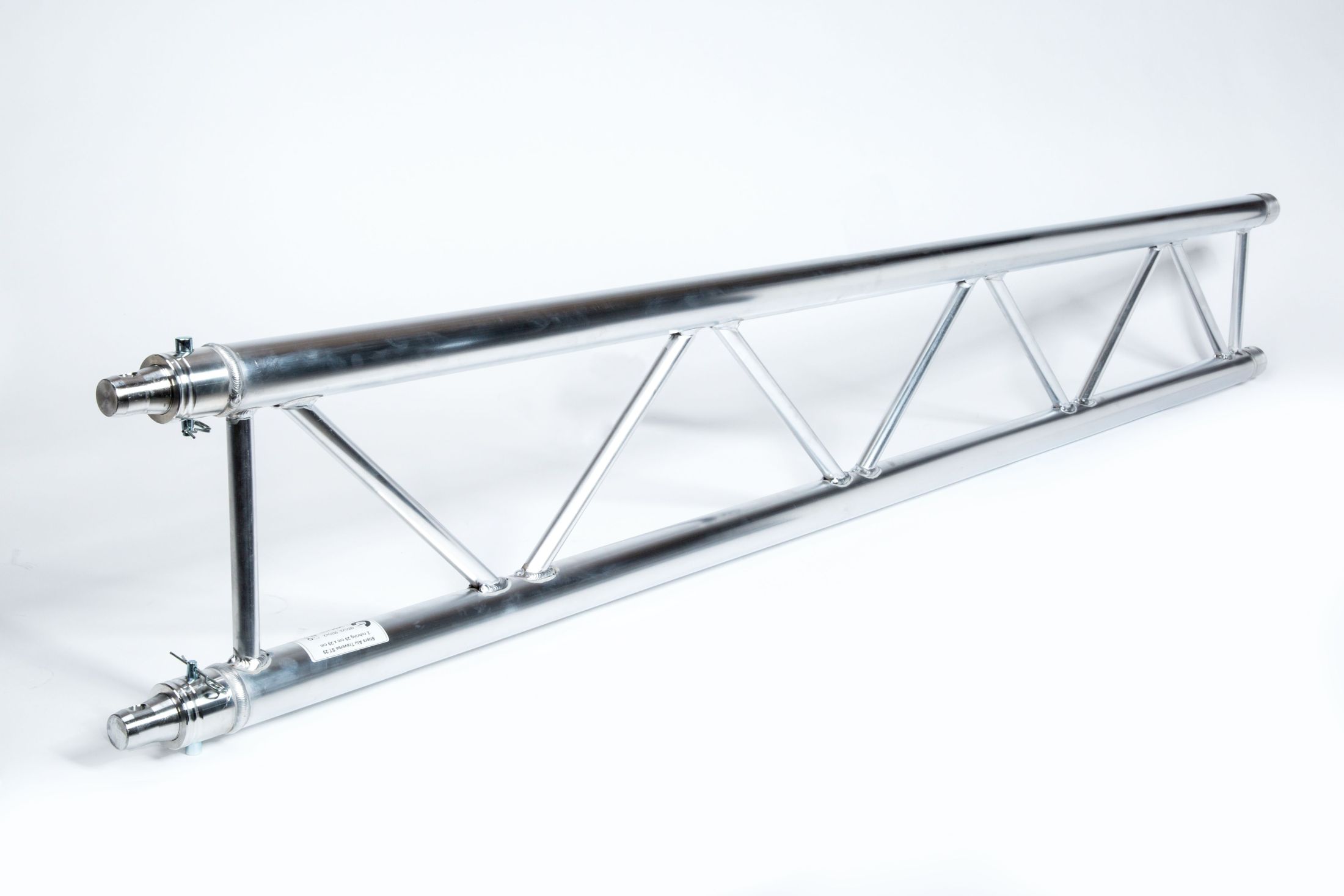

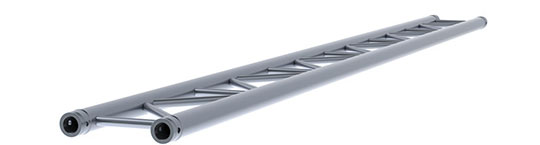

2 Punkt Alu Traversen / Alu
Truss
2 x 50 mm Durchmesser, 2 mm Wandstärke Alurohr.
Hochkant vertikal hat es hohe Tragkraft.
Inkl. 2 x Vollmaterialverbindern und
Zubehör.
4 Meter 500 kg,
8 Meter 400 kg, 12 Meter
290 kg freitragend gleichmäßig verteilte Last.
Punktlast die Hälfte der Gesamtlast.
2 Point
Aluminium Truss
The 2 point trussing is light but sturdy, ideal for lighting and
projection screen frame. |
| |
|
|
Exportpreis
zzgl.
MwSt. |
|
No. 8335 |
25 cm |
1 kg |
2 Punkt Traversen EUR
61,00 |
|
No. 8336 |
50 cm |
2 kg |
2 Punkt Traversen EUR
66,00 |
|
No. 8337 |
100 cm |
3 kg |
2 Punkt Traversen EUR
85,00 |
|
No. 8338 |
150 cm |
4 kg |
2 Punkt Traversen EUR 105,00 |
|
No. 8339 |
200 cm |
5 kg |
2 Punkt Traversen EUR 120,00 |
|
No. 8340 |
250 cm |
6 kg |
2 Punkt Traversen EUR 160,00 |
|
No. 8341 |
300 cm |
7 kg |
2 Punkt Traversen EUR
190,00 |
|
No. 8342 |
350 cm
8 kg 2 Punkt Traversen EUR
225,00 |
|
No. 8343 |
400 cm |
9 kg |
2 Punkt Traversen EUR
260,00 |
Preise in Deutschland und EU + 19% MwSt. /
Transportkosten extra

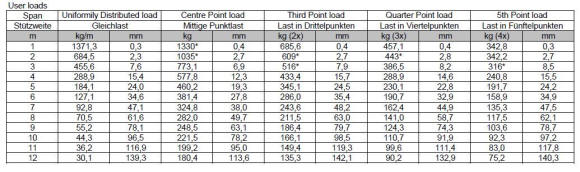

Belastungstabelle
für Hochkanteinsatz, vertikale Montage, Rohre übereinander
(zum Vergrößern klicken)
 |
 |
 |
No. 8345 Ecke
90° Vertikal,
50 + 50 cm, 2,5 kg
EUR 95,00 + 19% MwSt. |
No. 8346 Ecke
3-weg Vertikal,
50 + 50 + 50 cm, 3,5 kg
EUR 145,00 + 19% MwSt. |
No. 8247
T-Stück mit Fuß,
50 + 50 + 50 cm, 5 kg
EUR 245,00 + 19% MwSt. |
 |
 |
 |

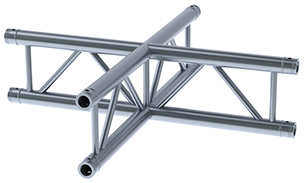

No. 8348 Kreuz
Vertikal,
50 + 50 cm, 5 kg
EUR 245,00 + 19% MwSt. |
No. 8349 T
Vertikal,
50 + 50 cm, 3,5 kg
EUR 145,00 + 19% MwSt. |
No. 8350 90°
Horizontal,
50 + 50 cm, 2,5 kg
EUR 95,00 + 19% MwSt. |
 |
 |
 |
No. 8351 Ecke
90° Horizontal,
50 + 50 + 50 cm, 3,5 kg
EUR 145,00 + 19% MwSt. |
No. 8352
Bodenplatte,
27 x 7 cm, 0,6 kg
EUR 34,00 + 19% MwSt. |
No. 8353
Traverse gebogen
pro Meter EUR 213,00 + 19% MwSt.
Mindestbestellmenge
10 Meter,
kleinster Radius 200 cm. |
|
No. 8354 Ecke 3-weg Horizontal
50 + 50 + 50 cm
EUR 145,00 + 19% MwSt.
|
Wenn Sie einen anderen Eckverbinder wünschen,
der nicht abgebildet ist, bitte Skizze zusenden.
Die meisten Teile sind lagernd.
Weitere Produkte, die oft mit Traversen
zusammen verwendet werden, finden Sie unter
www.stiers.de
|
Show

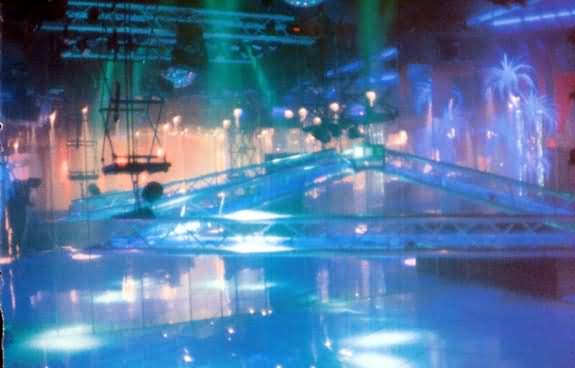

Traverse Gerüst im Hotel Zentral Schweiz |
Exportpreise sind ohne 19% MwSt.
Wenn Sie eine ATU- oder VAT-Nummer haben, bitte bekannt geben,
dann können wir zum Exportpreis (ohne MwSt.) liefern.
Preise in Deutschland und EU + 19% MwSt. / Transportkosten extra
Prices are export prices. If you don't have a VAT number
and are from EU, we must add 19% tax.
Bestellungen oder
Anfragen per E-Mail an
info@stiers.de
per Fax unter
089-920999-88
oder telefonisch unter
089-920999-0.
For offers and orders please
send us a fax or a mail.
Stiers GmbH -
Industriestraße 5 - D-85609 Aschheim
Produkte
Home
Mehr Infos über Traversen finden Sie unter
www.traversen.net
